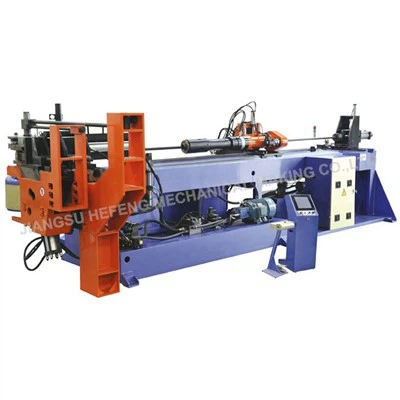

ダブルヘッドパイプベンダー

1。マイクロコンピューターコントロール、中国のサブタイトルディスプレイ、ヒューマンマシンダイアログ操作。

2。手動および自動選択と自動変換。

3. 2セットの機械ヘッドは、個別にまたは同時に動作でき、複数のピースを同時に処理できます。

4.油温度を一定に保つことができる冷却システムを装備しています。





機械モデル	ユニット	SW25
マックスラウンドチューブ軟鋼	mm	25x2
Min/Max Bend Radius	mm	26-110
紡錘直径	mm	30
クランプストローク	mm	35
圧力スライドストローク	mm	35
最大曲げ角	deg	185
ヘッド間の最小/最大距離	mm	90-1100
作業身長	mm	1050
ツーリングの中心線の先天性	mm	29.25
DOB（曲げ速度）	deg/sec	80
DOBの精度	deg	0.3
油圧モーター	KW	4
総電力	KW	4
油圧	バー	120
油圧タンク容量	L	72
機械の長さ	mm	1500
機械幅	mm	900
機械の高さ	mm	1250
機械重量	Kg	750





1。オイルタンクを満たします。

2. 3相380V.50Hzの電力を接続します。

3。「開始」を押します。

4.パラメーターを変更する必要がある場合は、「セット」を入力します。

5.異なる作業モードは、異なる操作を選択します。

6.フットスイッチを踏むことで自動モードまたは作業で、足のスイッチをステップスイッチするか、ボタンを押してすぐにマシンを停止します。マシンは現在の作業プロセスを覚えています。フットスイッチを再びマシンが以前の処理を行います。突然の停電に遭遇すると、マシンは現在の作業状態を記憶することもできます。電源を入れたら、フットスイッチをステップして処理を続けます。



A、手動操作

ワーキングモードを参照して、「パイプクランプ」、「ベンドの平面が先に死ぬ」を押して、マシンを段階的に動作させます。ボタンをリリースします。すぐにマシンを停止します。フットスイッチを（Semi）自動モードにステップします。



B、半自動操作

作業モードを参照してください。

1、パイプを配置します

2、フットスイッチをステップします

3、パイプを自動的に曲げます

4、ベンドの飛行機が死んでパイプを取り出します

5、フットスイッチをステップ（自動モードを除く）

6、バックベンディング、ベンドの平面が先に死んでしまいます

7、カウントディスプレイ

8、ステップ1-7を繰り返し、現在のカウントが設定されたスケールに達するまで次のパイプを曲げます。画面には「処理が完了」に表示されます。



C、自動

半自動モードに似ています。ステップが異なります。
